按形态分类
臭氧催化剂按外观形态可分为四大类：
形态总览
| 形态 | 适用反应器 | 优点 | 缺点 | 常见粒径 |
|---|---|---|---|---|
| 球形 | 固定床/流化床 | 流动性好、布气均匀、易装填 | 比表面积略低于柱状 | 3-5 mm、5-8 mm |
| 柱状 | 固定床 | 比表面积大、强度高 | 流动性差、可能搭桥 | φ3×5~15 mm |
| 蜂窝状 | 废气处理 | 压降低、处理风量大 | 不适用于水处理 | 100-300 孔/英寸² |
| 粉末状 | 悬浮床/投加式 | 接触面积最大 | 难分离、易流失 | 0.1-0.5 mm |

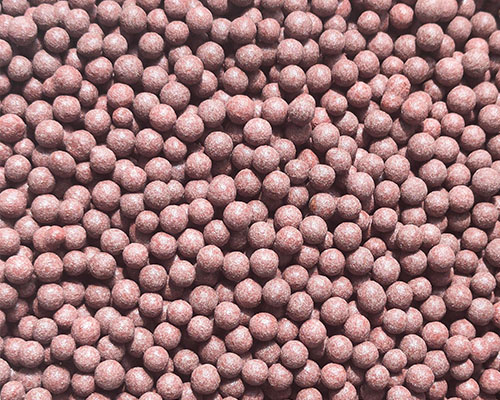

1. 球形催化剂 — 最常用形态
外观描述
圆球形颗粒，表面光滑或微粗糙，大小均匀。
技术参数
| 参数 | 范围 |
|---|---|
| 粒径 | 3-5 mm（小）、5-8 mm（大） |
| 堆积密度 | 600-800 kg/m³ |
| 压碎强度 | ≥ 50 N/颗 |
| 空隙率 | 35%-45% |
优点
- ✅ 流动性好：装填均匀，不易产生偏流和死角
- ✅ 布气均匀：球形颗粒间的间隙一致，气液分布均匀
- ✅ 装填方便：直接倒入即可，无需特殊排列
- ✅ 反冲洗效果好：球体间不易卡死
- ✅ 不易搭桥：不会在反应器内形成"架桥"堵塞
缺点
- ❌ 相同体积下比表面积比柱状略低
适用场景
- 最通用的形态，适用于绝大多数固定床和流化床
- 水处理（市政、工业废水）的首选形态

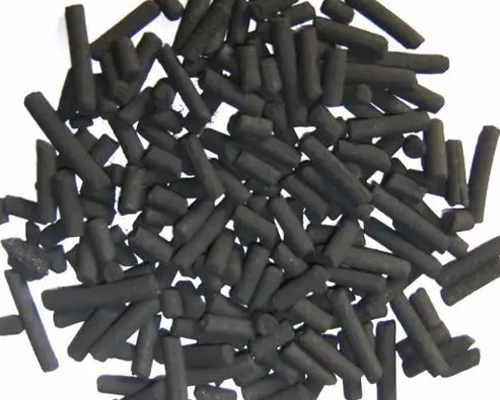

2. 柱状催化剂 — 高性能形态
外观描述
圆柱形颗粒，有时为拉西环形状（中空圆柱）。
技术参数
| 参数 | 范围 |
|---|---|
| 规格 | φ3×5、φ3×10、φ5×15 mm |
| 堆积密度 | 550-750 kg/m³ |
| 压碎强度 | ≥ 80 N/颗（高于球形） |
| 空隙率 | 40%-55% |
优点
- ✅ 比表面积更大：相同体积下暴露更多催化表面
- ✅ 强度更高：不易碎裂
- ✅ 空隙率更大：压降更小
缺点
- ❌ 可能搭桥（柱体相互卡住形成架桥）
- ❌ 装填需注意方向均匀
- ❌ 不适用于流化床
适用场景
- 对催化活性要求高的固定床
- 制药、精细化工等高难废水

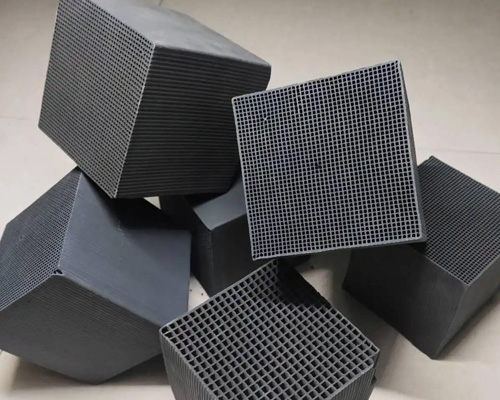

3. 蜂窝状催化剂 — 废气处理专用
外观描述
整体块状，截面为密集的蜂窝状孔道。
技术参数
| 参数 | 范围 |
|---|---|
| 孔密度 | 100-300 孔/英寸² |
| 壁厚 | 0.2-0.5 mm |
| 材质 | 堇青石/陶瓷基体 + 催化涂层 |
优点
- ✅ 压降极低：直通孔道，气流阻力小
- ✅ 处理风量大：适合大烟气量
- ✅ 不堵塞：无颗粒堆积问题
缺点
- ❌ 不适用于水处理
- ❌ 仅适用于气相反应
适用场景
- 烟气臭氧催化脱硝脱硫
- VOCs 废气处理
- 工业尾气净化

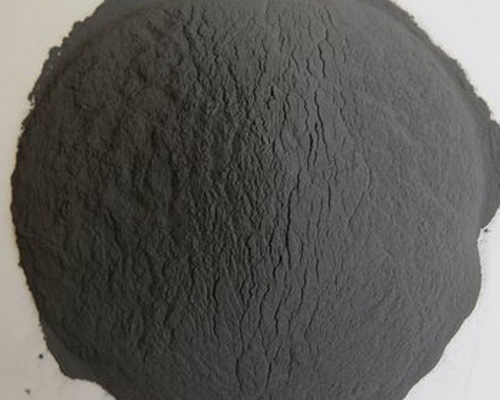

4. 粉末状催化剂 — 研究与特殊场景
外观描述
细粉末状，粒径在微米级别。
技术参数
| 参数 | 范围 |
|---|---|
| 粒径 | 0.1-0.5 mm（100-500 μm） |
| 比表面积 | 200-600 m²/g |
优点
- ✅ 比表面积最大，催化效率最高
- ✅ 与水体混合均匀，无传质限制
缺点
- ❌ 极难分离，需要精密过滤装置
- ❌ 容易流失，运行成本高（需不断补充）
- ❌ 易堵塞管道和设备
- ❌ 不适用于固定床
适用场景
- 实验室小试研究
- 特殊间歇式处理工艺
- 不推荐常规工程使用
形态选型指南
怎么选？
| 你的需求 | 推荐形态 |
|---|---|
| 不知道选什么 | 球形（不会出错） |
| 追求最高催化效率 | 柱状 |
| 做废气处理 | 蜂窝状 |
| 大水量市政项目 | 球形 5-8mm |
| 小型工业废水 | 球形 3-5mm |
| 实验室研究 | 粉末状 |
不同形态的价格对比
以氧化铝载体、锰系活性组分为例：
| 形态 | 参考价格（元/吨） | 相对价格 |
|---|---|---|
| 陶粒球形 | 8,000-12,000 | 基准 |
| 氧化铝球形 | 12,000-20,000 | 1.5x |
| 氧化铝柱状 | 15,000-25,000 | 1.9x |
| 活性炭 | 10,000-18,000 | 1.3x |
